Hyundai Tucson — 8 Bi-LED линз

Исходная задача в Tucson

Штатный свет
не справлялся

В этой версии Tucson ближний и дальний свет разделены на две рефлекторные секции. Формально всё работает — фактически ночью не хватает ширины и дальности.

Две узкие полосы

Штатный ближний не давал равномерной заливки: центр подсвечен, обочины остаются тёмными.

Слабый дальний

Вторая секция подключалась, но ощутимого прироста для безопасного обзора на скорости не было.

Плёнка отслужила

Старая защита приняла пескоструй и сколы на себя — её заменили на новую полиуретановую.

Реальный результат

До и после.
Фото без
перекрытий.

Слева — штатная рефлекторная оптика Tucson до модернизации. Справа — тот же автомобиль после установки четырёх комплектов Bi‑LED модулей и обновления защиты фар.

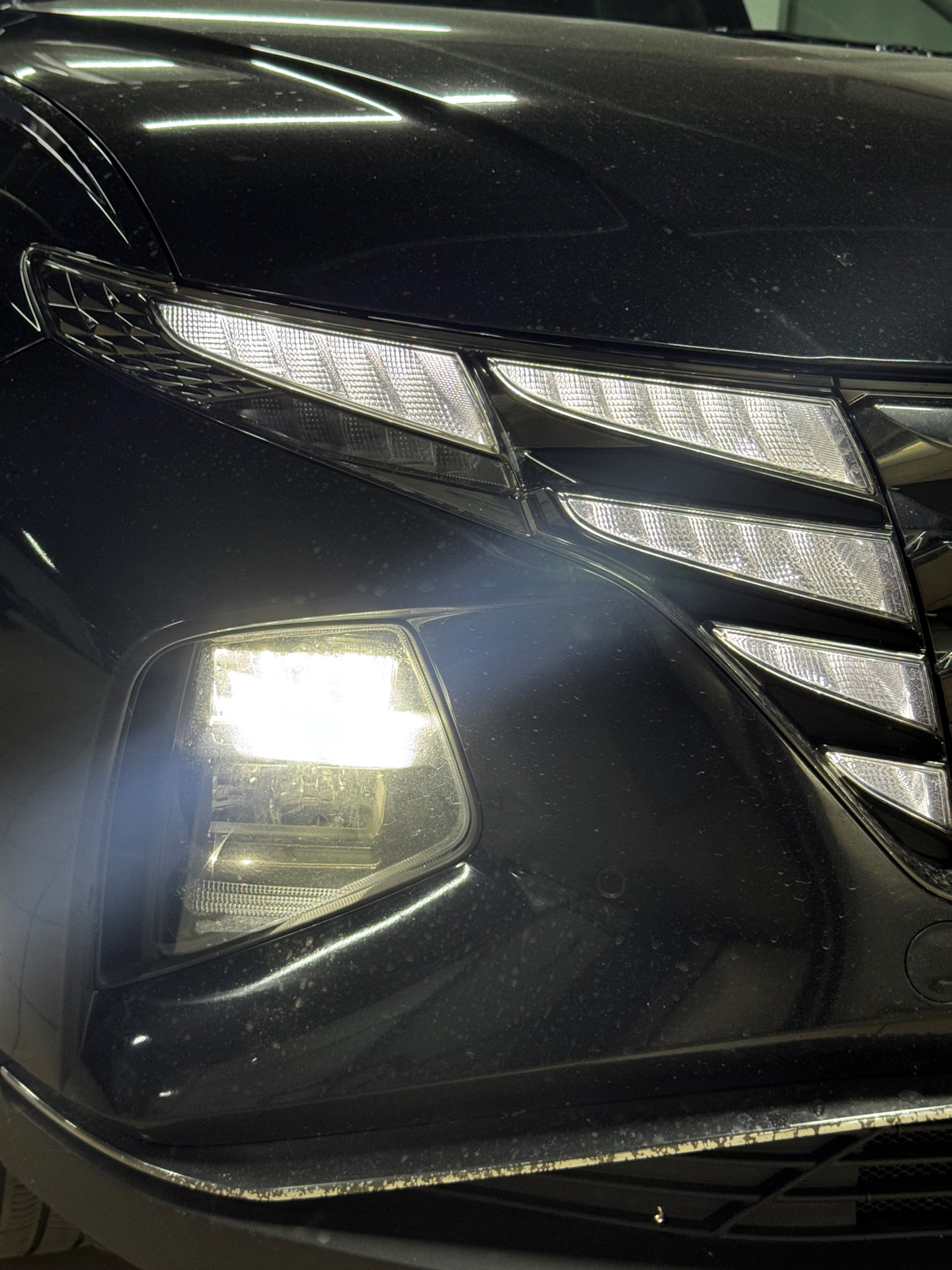

Штатная фара Hyundai Tucson до установки Bi-LED линз

До работШтатная рефлекторная оптика

Одна из двух штатных секций работала на ближний свет.

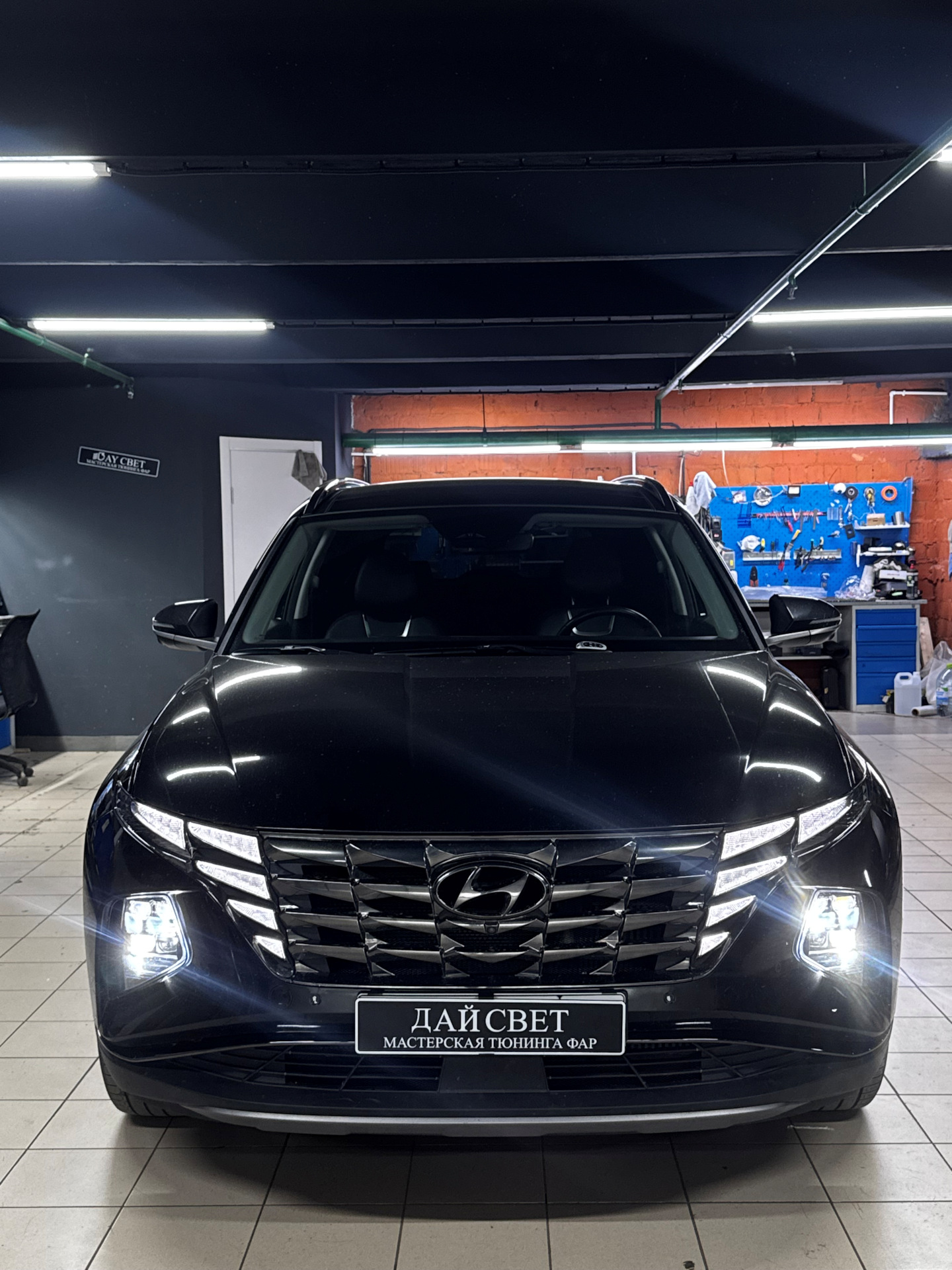

Hyundai Tucson после установки восьми Bi-LED линз в ДАЙ СВЕТ

После работ8 Bi‑LED линз на две фары

Полностью изменённая внутренняя оптика с сохранением аккуратного внешнего вида.

Что сделали
в этом проекте

Демонтировали и разобрали фары, установили 4 комплекта линз MTF через переходные рамки, очистили оптику, собрали фары и обновили защитную полиуретановую плёнку. На ближнем одновременно работают три линзы в каждой фаре, четвёртая подключается на дальнем. Смотреть полный кейс на DRIVE2

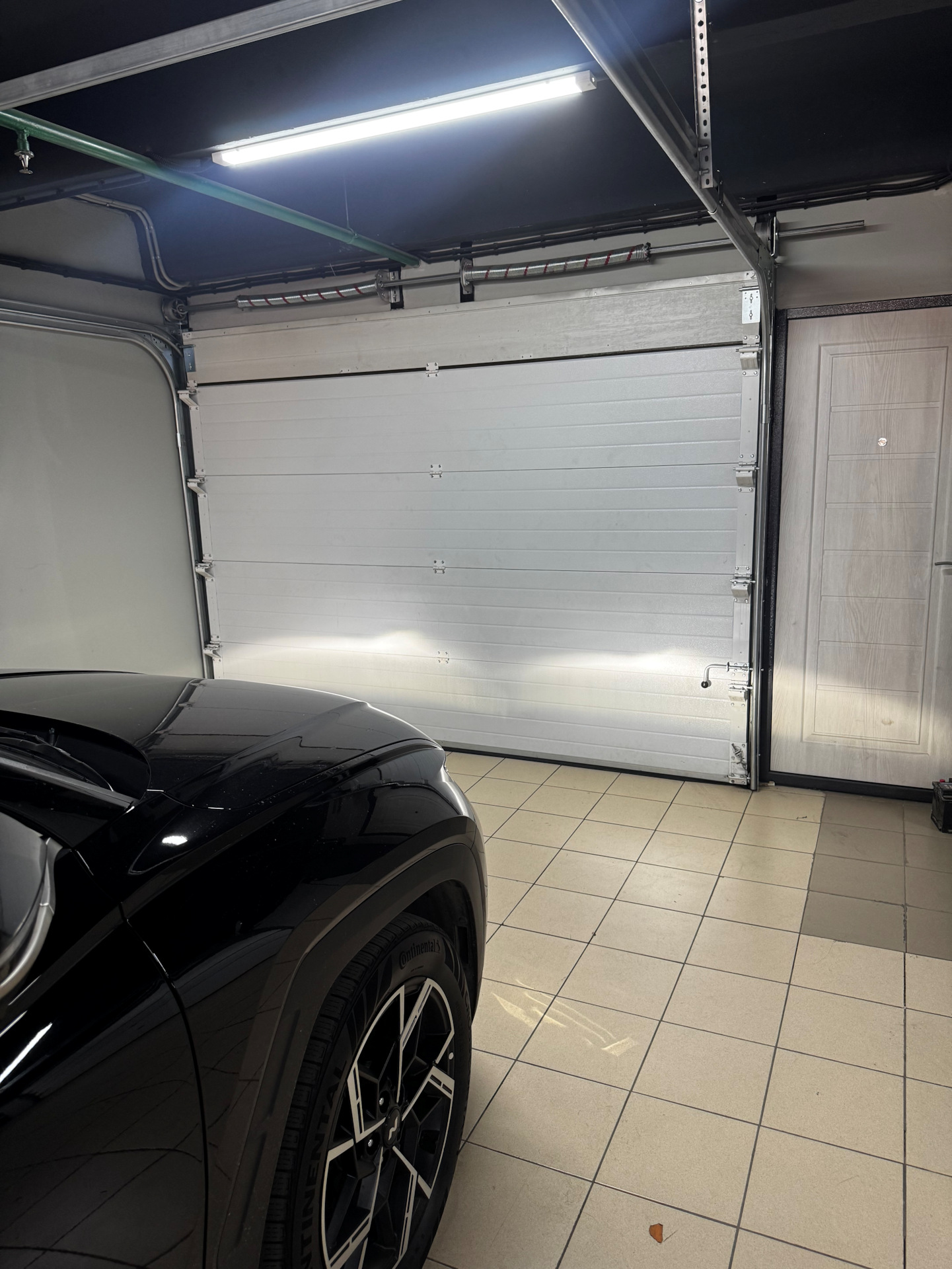

Штатный ближний свет Hyundai Tucson на стене до работ

Ближний свет до

Штатная оптика: две узкие полосы света и слабая боковая засветка.

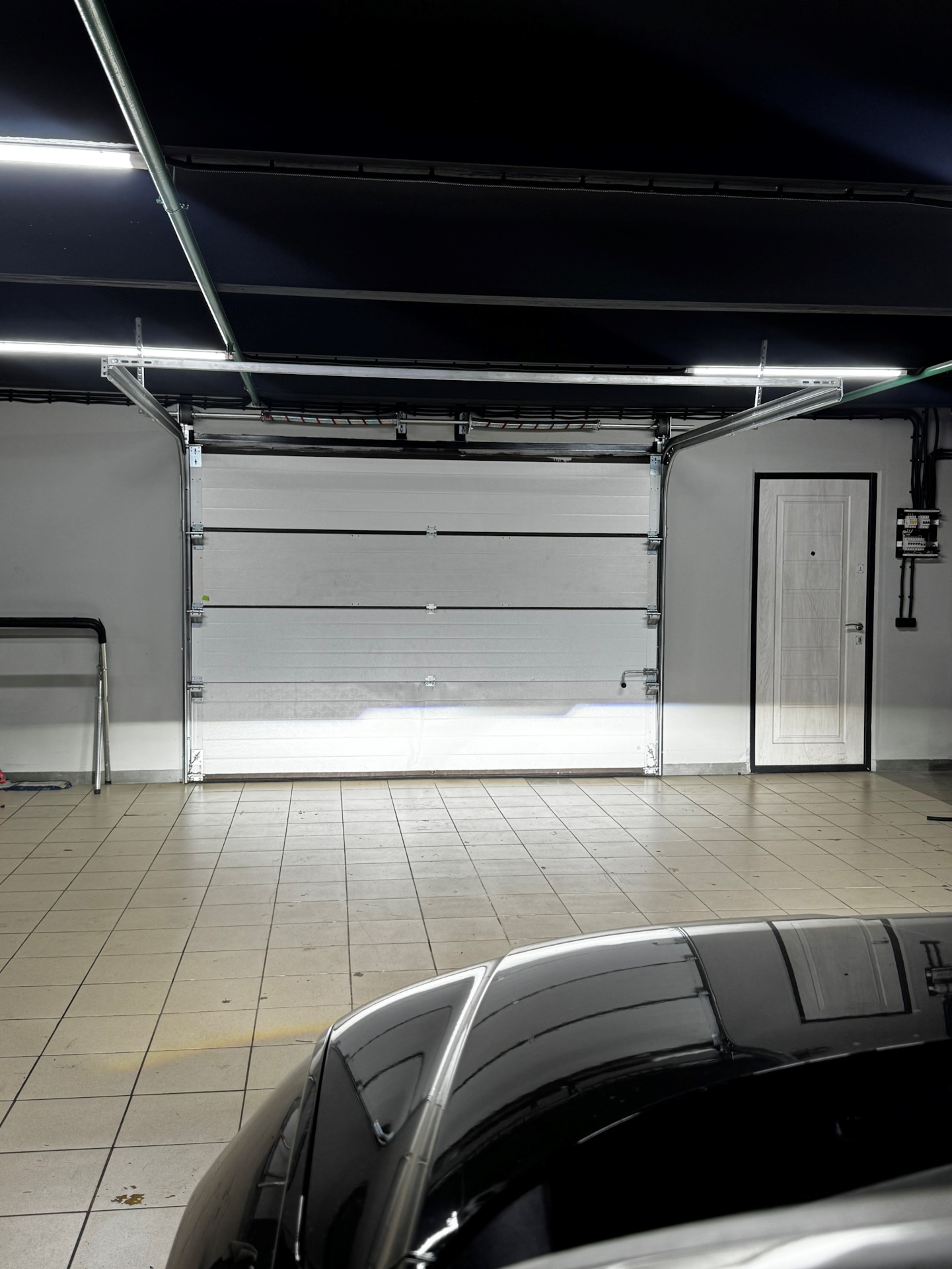

Ближний свет Hyundai Tucson на стене после установки Bi-LED линз

Ближний свет после

После установки линз: широкая и плотная заливка, видно не только центр, но и обочины.

Промежуточные этапы этой работы

Не магия. Технология.

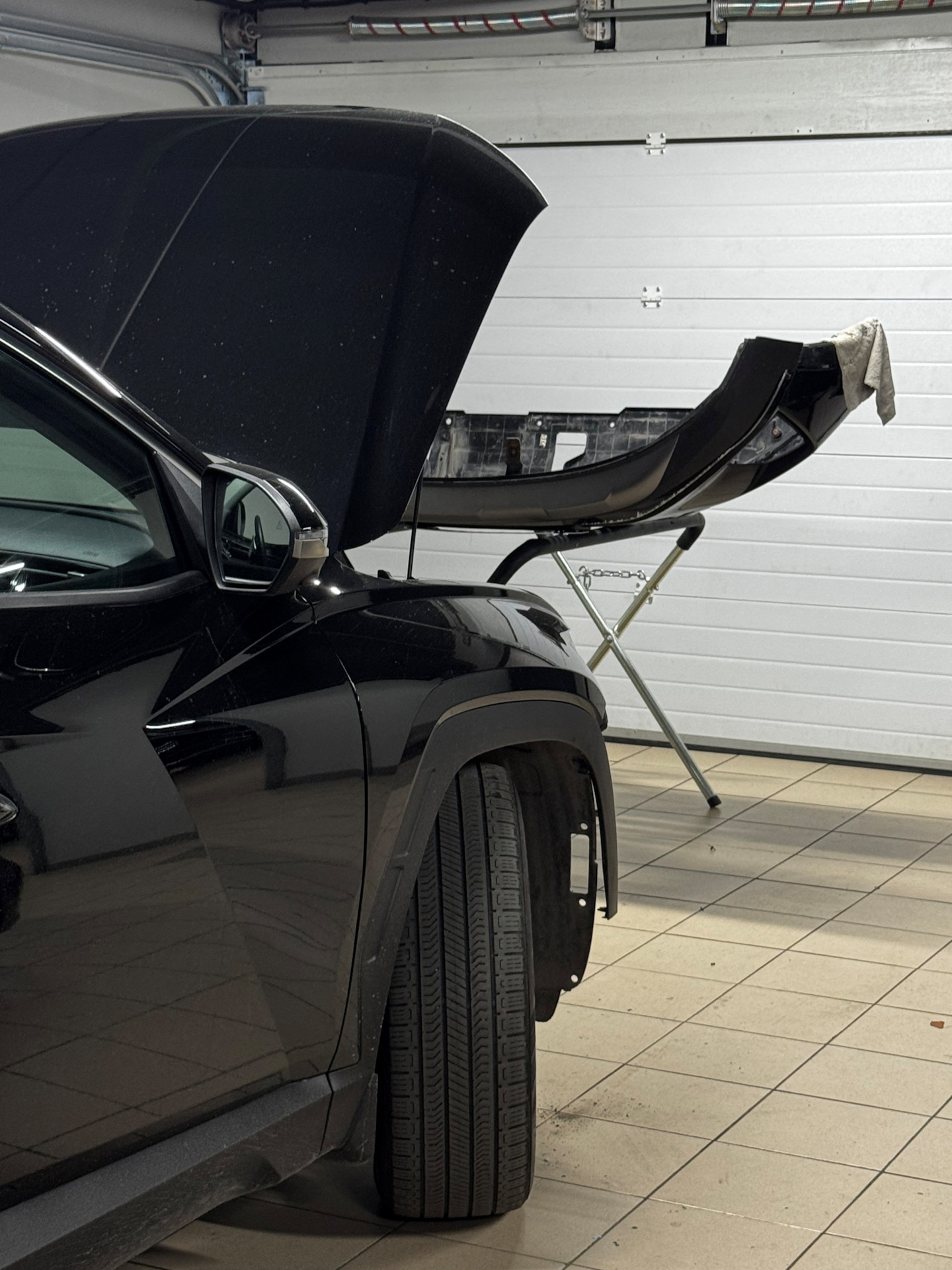

Hyundai Tucson с демонтированным передним бампером

Доступ к оптике

Сняли бампер и извлекли фары — иначе качественно работать с ними нельзя.

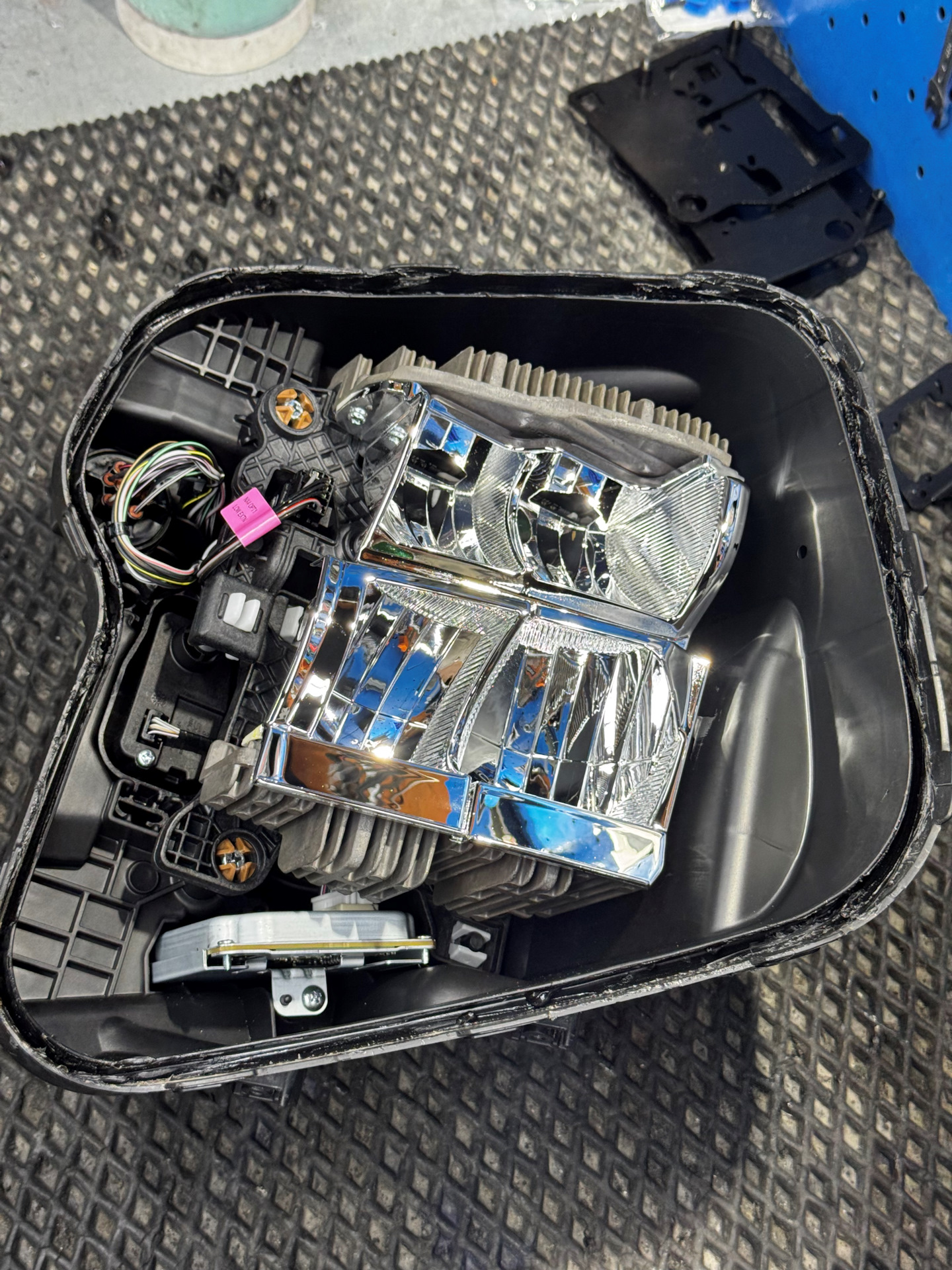

Штатная рефлекторная секция фары Hyundai Tucson после разборки

Разобрали фару

Подготовили корпус и штатные секции к установке новых модулей.

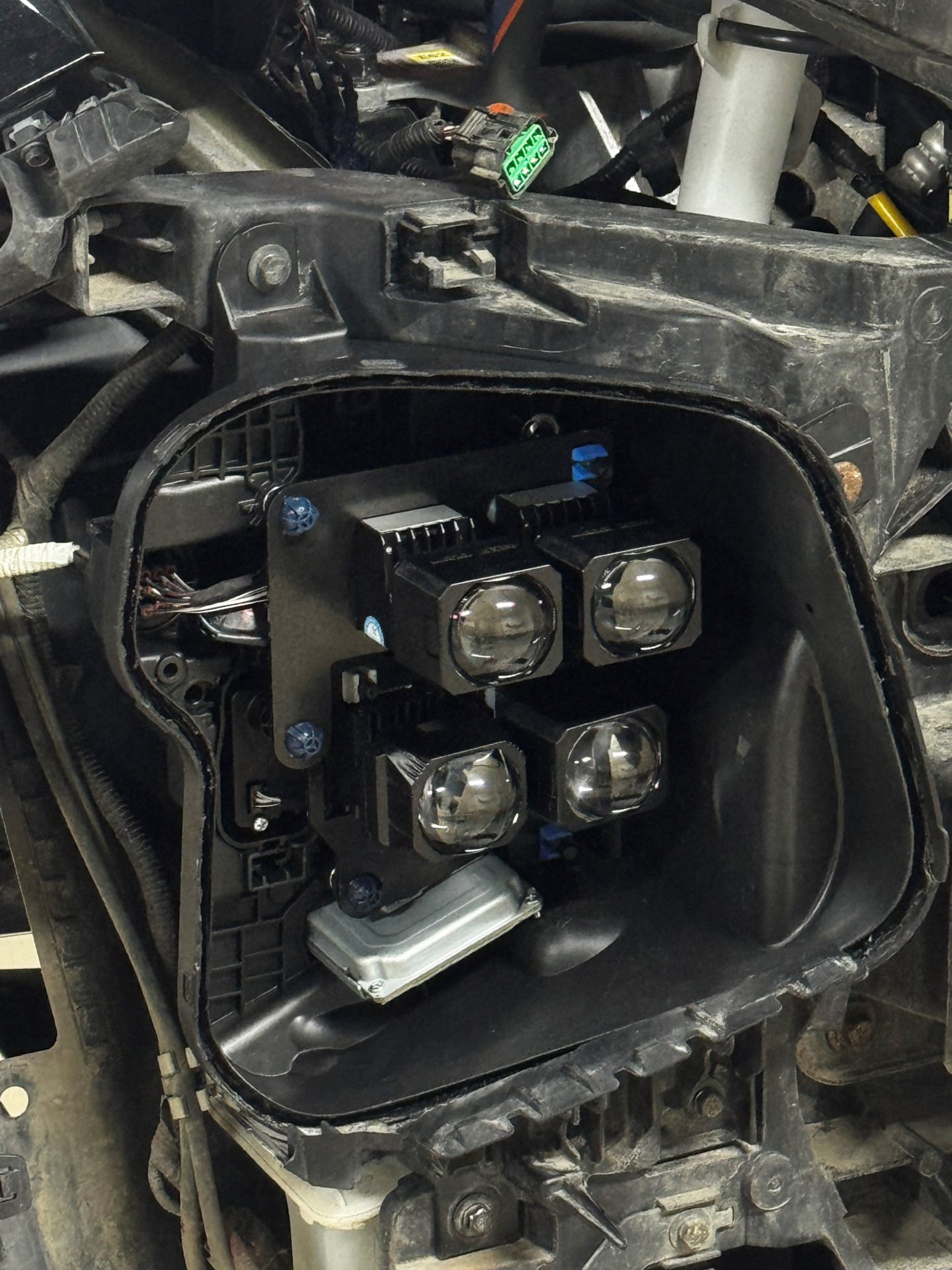

Четыре Bi-LED модуля MTF, установленные в фару Hyundai Tucson

Установили 4 линзы

На фото — одна фара: четыре модуля на переходной рамке.

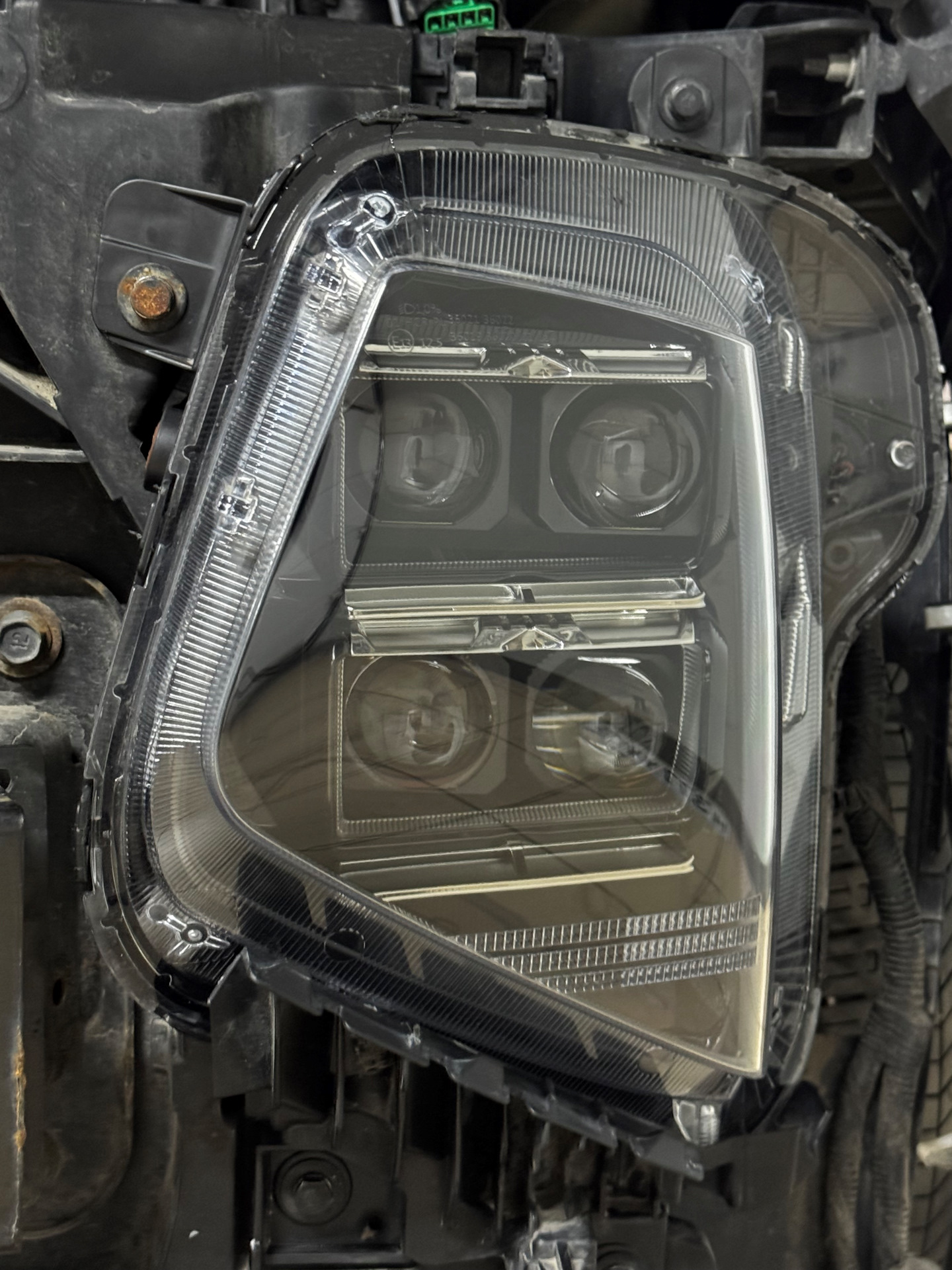

Собранная фара Hyundai Tucson с четырьмя линзами

Собрали оптику

Четыре линзы в одной фаре, чистая внутренняя часть и штатный внешний вид.

Технология этого проекта

Восемь линз.
Одна логика света.

Модули устанавливаем через специальные переходные рамки: это позволяет правильно и надёжно их закрепить. Затем тонко регулируем каждую линзу относительно остальных, чтобы добиться точного светораспределения.

Снятие бампера и фар

Снимаем бампер и фары. Арматурные работы для нас — ежедневная рутина: через мастерскую проходит несколько машин в день. Разбираем аккуратно, сохраняя клипсы и крепления.

Разборка фар

Аккуратно разбираем фары. Многолетний опыт позволяет нам бережно работать даже с самыми капризными конструкциями.

Подбор комплекта линз

В каждом проекте тщательно подбираем линзы под конкретную задачу. Нам нужен не просто яркий свет: мы добиваемся баланса ширины, дальности, равномерности и комфорта.

Сборка и проверка

При сборке проводим несколько проверок: настраиваем свет и устраняем электронные ошибки, связанные с заменой оптики. Очищаем линзы и собираем фары на качественный герметик. На свою работу даём гарантию два года.
